2026-01-29
При выборе инженерных пластиков стеклонаполненный нейлон часто рассматривается как материал с более высокой прочностью и надежностью. На ранних этапах проектирования обычно предполагается, что увеличение содержания стекловолокна автоматически решает проблемы деформации и жесткости. Однако практический производственный опыт показывает, что чрезмерное армирование приводит к системным рискам, особенно связанным с износом пресс-форм, нестабильностью переработки и ростом себестоимости.
В одном из проектов автомобильных электронных корпусов материал PA66 GF30 был заменен на GF40 из-за требований к жесткости при высоких температурах. Хотя модуль упругости увеличился примерно на 25%, уже через шесть месяцев массового производства были зафиксированы серьезные повреждения формообразующих поверхностей. Это привело к дефектам поверхности изделий и преждевременному ремонту пресс-форм.

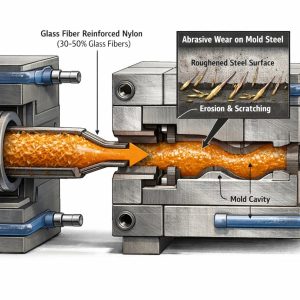

С точки зрения материаловедения, эффект стекловолокна не является линейным. При содержании выше 30–40% возрастает вероятность контакта волокон между собой и с поверхностью формы. Во время литья под высоким сдвигом не полностью покрытые полимером концы волокон вызывают абразивный износ, аналогичный микрорезанию.
